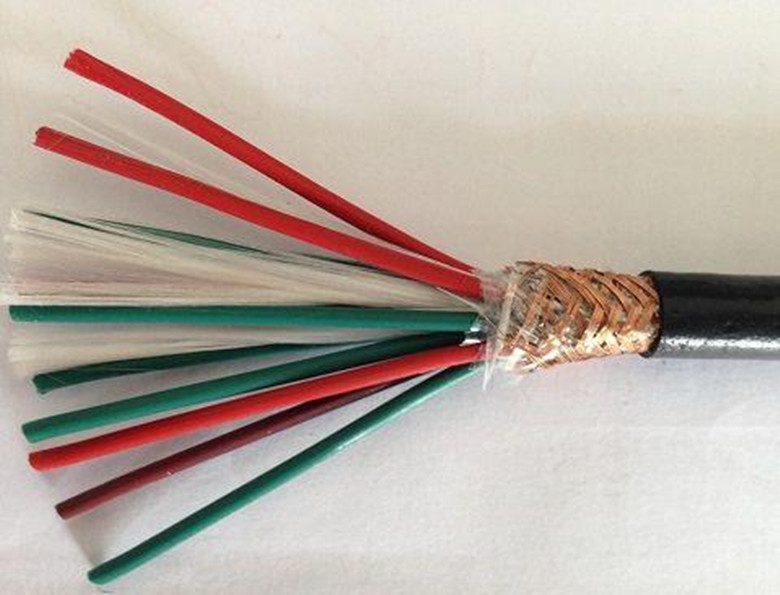

控制電纜KYJVP-10*2.5
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
一、產品特點及用途
控制電纜KYJVP-10*2.5于交流額定電壓450/750V及以下自動控制或監測系統、電器儀表連接等場合用傳輸線。
二、產品執行標準：控制電纜KYJVP-10*2.5GB9330-88 阻燃性能試驗執行GB12666-90標準
三、使用特性
1、交流額定電壓：U0/U 450/750V；
2、頭等工作溫度：聚氯乙烯(聚乙烯)絕緣不超過70℃、交聯聚乙烯絕緣90℃；
3、很低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃；
4、電纜安裝敷設溫度不底于0℃；
5、電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜***小為電纜外徑的12倍。
四、基本型號及名稱
型 號 | 名 稱 | 主 要 使 用 范 圍 |
KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
KVVP | 銅芯聚氯乙烯絕緣，聚氯乙烯護套銅絲編織屏蔽控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
KVVP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
KVV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 | 敷設在室內、電纜溝、管道、直埋等承受較大機械外力的固定場合 |
KVVR | 銅芯聚氯乙烯聚氯乙烯護套控制軟電纜 | 敷設在室內移動要求柔軟等場合 |
KYJV | 交聯聚乙烯絕緣聚氯乙烯護套控制電纜 | 產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線 |
KYJV22 | 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜 | 產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線 |
KYJVP | 交聯聚乙烯絕緣銅絲屏蔽聚氯乙烯控制電纜 | 產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線 |
ZR-KVVRP | 銅芯聚氯乙烯絕緣，聚氯乙烯護套銅絲編織屏蔽控制軟電纜 | 敷設在室內移動要求柔軟屏蔽等場合 |
ZR-KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制電纜 | 敷設在有阻燃要求的室內、電纜溝、管道等固定場合 |
ZR-KVVP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽阻燃控制電纜 | 敷設在有阻燃要求的室內、電纜溝、管道等固定場合 |
ZR-KVV2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝阻燃控制電纜 | 敷設在有阻燃要求的室內、電纜溝、管道、直埋等能承受較大機械外力固定場合 |
ZR-KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制軟電纜 | 敷設在有阻燃要求的室內可移動柔軟等場合 |
ZR-KYJV | 交聯聚乙烯絕緣聚氯乙烯護套阻燃控制電纜 | 產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線 |
ZR-KVJV22 | 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃控制電纜 | 產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線 |
ZR-KYJVP | 交聯聚乙烯絕緣銅絲屏蔽聚氯乙烯護套阻燃控制電纜 | 產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線 |
備注：1、需要阻燃護套型號前加ZR；導體線芯中銅絲可以采用鍍錫；
2、如需鍍錫銅絲編織屏蔽或鋁塑復合帶繞包屏蔽，只需將型號中的P改為P2或P3即可。
五、代號名稱和含義
項 目 | 代 號 | 說 明 |
阻燃特性 | ZR | 分A、B、C級阻燃 |
系列代號 | K | 控制電纜 |
絕緣材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
Y | 聚乙烯PE | |
YJ | 交聯聚乙烯 | |
護套材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
屏蔽材料 | P | 銅絲編織屏蔽 |
P1 | 鍍錫銅絲屏蔽 | |
P2 | 銅帶繞包屏蔽 | |
P3 | 鋁塑繞包屏蔽 | |
鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
23 | 鋼帶鎧裝聚乙烯護套 | |
32 | 鋼絲鎧裝聚氯乙烯護套 | |
33 | 鋼絲鎧裝聚乙烯護套 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
