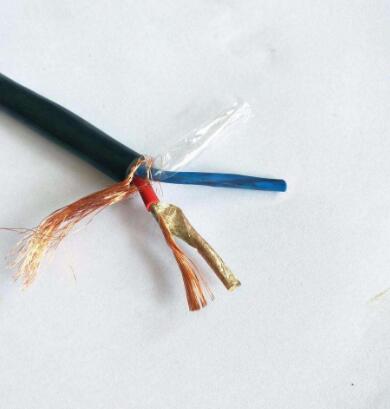

YVFR低溫耐寒電纜
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
YVFR低溫耐寒電纜 | |||||||||
產品名稱：耐寒丁晴聚氯乙烯復合物軟電纜 | |||||||||
YVFR低溫耐寒電纜適用于交流額定電壓450/750V及以下控制、 監控回路、 各種移動電器、 無線電設備和照明燈座接線用以及保護線路等要求在低溫下運行的場合。 | |||||||||
執行標準：企業標準及JB1170-75標準。 | |||||||||
YVFR低溫耐寒電纜使用條件： | |||||||||
1、 電線導體長期工作溫度： 硅橡膠絕緣不超過180℃； 聚氯乙烯絕緣不超過70℃。 2、 電線zui低環境溫度為-40℃； 3、 允許彎曲半徑一般應不小于電纜外徑的8倍,軟結構電纜應不小于電纜外徑的6倍。 | |||||||||
YVFR低溫耐寒電纜型號說明： | |||||||||
型號 | 電纜名稱說明 | 1 電纜如需鍍錫銅線編織屏蔽結構,應將原型號中的“P"改為“P1" 。 2 如導體需采用鍍錫銅線，應在訂貨中說明， 型號中不另作規定。 | |||||||
YVFR | 銅芯丁晴聚氯乙烯絕緣及護套軟電力電纜Soft power cable with Cu core, butadiene PVC insulation and sheath | ||||||||
YVFB | 銅芯丁晴聚氯乙烯絕緣及護套扁平型軟電力電纜Flat type soft power cable with Cu core, butadiene PVC insulation andsheath | ||||||||
YGVFB | 銅芯硅橡膠絕緣丁晴聚氯乙烯護套扁平型軟電力電纜Flat type soft power cable with Cu core, silicon rubber insulation and butadiene PVC sheath | ||||||||
KVFR | 銅芯丁晴聚氯乙烯絕緣及護套軟控制電纜Soft control cable with Cu core, butadiene PVC insulation and sheath | ||||||||
KVFRP | 銅芯丁晴聚氯乙烯絕緣及護套銅絲編織屏蔽軟控制電纜Soft control cable with Cu core, butadiene PVC insulation and sheath, copper wire braided shielding | ||||||||
KVFB | 銅芯丁晴聚氯乙烯絕緣及護套扁平型軟控制電纜Flat type soft control cable with Cu core, butadiene PVC insulation and，sheath | ||||||||
KGVFB | 銅芯硅橡膠絕緣丁晴聚氯乙烯護套扁平型軟控制電纜Flat type soft control cable with Cu core, silicon rubber insulation and butadiene PVC sheath | ||||||||
YVFR低溫耐寒電纜規格范圍： | |||||||||
1*240mm2 | 2*240 mm2 | 3*240 mm2 | 4*240 mm2 | 3*240+1*120mm2 | 3*240+2*120mm2 | ||||
1*185mm2 | 2*185 mm2 | 3*185 mm2 | 4*185 mm2 | 3*185+1*95 mm2 | 3*185+2*95 mm2 | ||||
1*150mm2 | 2*150 mm2 | 3*150 mm2 | 4*150 mm2 | 3*150+1*70 mm2 | 3*150+2*70 mm2 | ||||
1*120mm2 | 2*120 mm2 | 3*120 mm2 | 4*120 mm2 | 3*120+1*70 mm2 | 3*120+2*70 mm2 | ||||
1*95 mm2 | 2*95 mm2 | 3*95 mm2 | 4*95 mm2 | 3*95+1*50 mm2 | 3*95+2*50 mm2 | ||||
1*70 mm2 | 2*70 mm2 | 3*70 mm2 | 4*70 mm2 | 3*70+1*35 mm2 | 3*70 +2*35mm2 | ||||
1*50 mm2 | 2*50 mm2 | 3*50 mm2 | 4*50 mm2 | 3*50 +1*25mm2 | 3*50+2*25 mm2 | ||||
1*35 mm2 | 2*35 mm2 | 3*35 mm2 | 4*35 mm2 | 3*35 +1*16mm2 | 3*35 +2*16mm2 | ||||
1*25 mm2 | 2*25 mm2 | 3*25 mm2 | 4*25 mm2 | 3*25+1*10 mm2 | 3*25 +2*10mm2 | ||||
1*16 mm2 | 2*16 mm2 | 3*16 mm2 | 4*16 mm2 | 3*16+1*10 mm2 | 3*16 +2*10mm2 | ||||
1*10 mm2 | 2*10 mm2 | 3*10 mm2 | 4*10 mm2 | 3*10+1*6 mm2 | 3*10+2*6 mm2 | ||||
1*6 mm2 | 2*6 mm2 | 3*6 mm2 | 4*6 mm2 | 3*6 +1*4mm2 | 3*6 +2*4mm2 | ||||
1*4 mm2 | 2*4 mm2 | 3*4 mm2 | 4*4 mm2 | 3*4+1*2.5 mm2 | 3*4+2*2.5 mm2 | ||||
2、 成品控制電纜應經受工頻交流試驗電壓3000V、 5min電壓試驗， 絕緣無擊穿。 3、 成品電力電纜應經受工頻交流試驗電壓3500V、 5min電壓試驗， 絕緣無擊穿。 | |||||||||
YVFR低溫耐寒電纜20℃時導體zui大直流電阻值應滿足下面規定
| |||||||||
| 導體結構 | 20℃時導體直流電阻電≤Ω/km | |||||||
不鍍錫 鍍錫 | |||||||||
0.5 | 16/0.20 | 39.0 | 40.1 | ||||||
0.75 | 24/0.20 | 26 | 26.7 | ||||||
1.0 | 32/0.20 | 19.5 | 20.0 | ||||||
1.5 | 30/0.25 | 13.3 | 13.7 | ||||||
2.5 | 49/0.26 | 7.98 | 8.21 | ||||||
4 | 56/0.30 | 4.95 | 5.09 | ||||||
6 | 84/0.30 | 3.30 | 3.39 | ||||||
10 | 84/0.40 | 1.91 | 1.95 | ||||||
16 | 110/0.43 | 1.21 | 1.24 | ||||||
25 | 170/0.43 | 0.78 | 0.795 | ||||||
35 | 240/0.43 | 0.554 | 0.565 | ||||||
50 | 342/0.43 | 0.386 | 0.393 | ||||||
70 | 482/0.43 | 0.272 | 0.277 | ||||||
95 | 654/0.43 | 0.206 | 0.210 | ||||||
120 | 827/0.43 | 0.161 | 0.164 | ||||||
150 | 1033/0.43 | 0.129 | 0.132 | ||||||
185 | 1274/0.43 | 0.106 | 0.108 | ||||||
