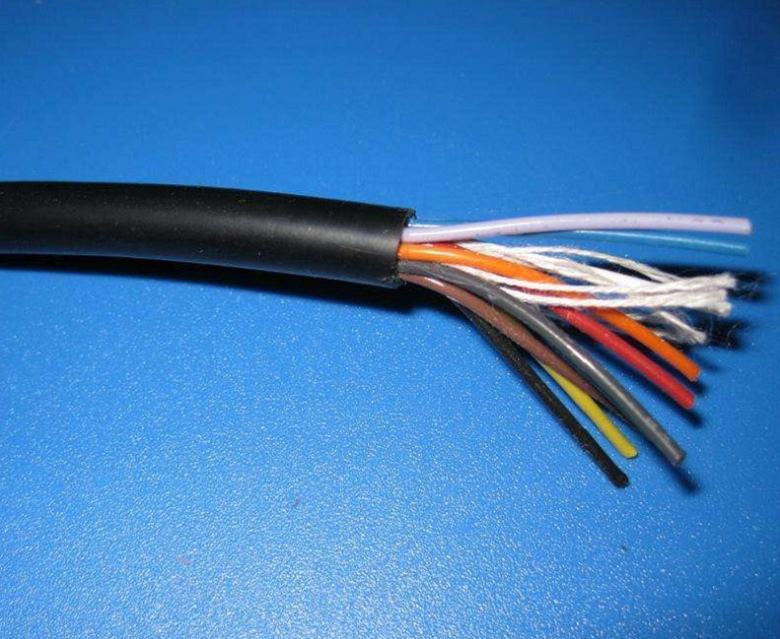

BPVVP變頻電纜
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
BPVVP變頻電纜特點及用途
特點及用途 | 產品適用于交流額定電壓0.6/1KV的線路中、供輸、配電能用及要求，具有結構輕便，耐熱性好，電性能優良，容量大，安裝方便和附件接續簡單等優點，不會因電纜漏油引起火災的危險。屏蔽型電纜具有較強的抗電磁干擾、抗雷擊及均勻電場，改善供電品質特性。特別適用于具有精密電子裝置的場所。 其中變頻器專用電纜用于頻率控制傳動系統中作供電電纜或連接電纜。該系統的電纜尤其適用于造紙、鋼鐵、水泥、金屬加工和食品加工工業用水泵、鼓風機、輸送機、傳輸線和空調。 |
BPVVP變頻電纜執行標準
執行標準 | GB/T12706-2002 GB/T2951 《電線電纜機械性能試驗方法》 GB/T3048 《電線電纜電性能試驗方法》 GB2952 《電纜外護套》 GB6995 《電線電纜識別標志方法》 IEC228 《絕緣電纜的導體》 IEC230 《電纜及附件的沖擊試驗》 |
BPVVP變頻電纜使用特性
使用特性 | a)交流額定電壓U。/U=0.6/1KV，。 b)額定工頻耐受電壓為3.5KV/5min不擊穿,額定頻率：50HZ c)在額定負載下，持續運行時，電纜導體的zui高額定溫度：聚氯乙烯絕緣為70℃，交聯聚乙烯絕緣為90℃。短路時（zui長持續時間不超過5秒）電纜導體的zui高溫度：聚氯乙烯絕緣不超過160℃，交聯聚乙烯絕緣不超過250℃。 d)電纜導體直流電阻符合GB/T3956的規定 e)電纜敷設時的環境溫度不低于0℃，低于0℃時應先加熱，zui小彎曲半徑：單芯電纜不小于電纜外徑的20倍，多芯電纜不小于電纜外徑的15倍。 f)電纜敷設不受落差限制 4、工藝說明 |
BPVVP變頻電纜產品工藝：
產品工藝 | 1.導體 （1）導體采用絞合圓形緊壓線芯，緊壓系數不小于0.9mm，材質為無氧銅絲。導體符合GB/T3953-1997的規定。 （2）導體表面光潔、無油污、無變色、無損傷屏蔽及絕緣的毛刺、銳邊、無凸起或斷裂的單線；不得采用再生銅材。 （3）各種規格電纜導體的電阻見表1，導體直流電阻符合GB/T3956標準 表1 標稱截面mm2導體直流電阻（20℃）Ω/km導體的zui大交流電阻(90℃)Ω/km2.5≤7.41≤6.674.0≤4.61≤4.156.0≤3.08≤2.7710≤1.83≤1.6516≤1.15≤1.0425≤0.727≤0.65435≤0.524≤0.47250≤0.387≤0.34870≤0.268≤0.23795≤0.193≤0.174120≤0.153≤0.138150≤0.124≤0.112185≤0.0991≤0.0892240≤0.0754≤0.06792.絕緣： （1）（ZR）-BPVV、(ZR)-VV、VV22電纜采用聚氯乙烯絕緣，(ZR)-BPYJVP2電纜采用交聯聚乙烯絕緣，絕緣層緊密擠包在導體上，且容易剝離而不損傷絕緣體、導體或鍍層。絕緣表面平整、色澤均勻。任一處的zui小厚度不得小于標準厚度的90%-0.1㎜，且有同一截面測得的zui大絕緣厚度tmax符合下式：（tmax-tmin ）/ tmax≤0.1。 （2）絕緣層的橫斷面上無目力可見的氣泡和砂眼等缺陷。 （3）絕緣線芯的識別：絕緣線芯采用顏色標志或數字標志以示識別，并符合GB/T6995-86的規定。 （4）材料平均厚度、zui薄處厚度見表2 表2 標稱截面mm2絕緣標稱厚度mmzui薄處厚度mm聚氯乙烯交聯聚乙烯聚氯乙烯交聯聚乙烯2.50.80.70.620.534.01.00.70.800.536.01.00.70.800.53101.00.70.800.53161.00.70.800.53251.20.90.980.71351.20.90.980.71501.41.01.160.8701.41.11.160.89951.61.11.340.891201.61.21.340.981501.81.41.521.161852.01.61.701.342402.21.71.881.433002.41.82.061.523成纜： (ZR)-VV電纜外繞無紡布，VV22電纜外繞雙層PVC扎帶，（ZR）-BPVV、 (ZR)-BPYJVP2電纜外繞聚酯帶，內采用非吸濕性材料填充, 緊密無空隙。具有阻燃性能,且滿足現行的ICEA和國家標準中規定的物理要求，纜芯中間填充，三芯成纜后外型圓整。6mm2以下電纜節距≤20，10～35mm2電纜節距≤35，50mm2以上電纜節距≤50。 4.屏蔽： （1）(ZR)-VV，VV22電纜無屏蔽，（ZR）-BPVV、 (ZR)-BPYJVP2電纜成纜后進行銅帶繞包屏蔽（帶地線）。（ZR）-BPVV、 (ZR)-BPYJVP2銅帶屏蔽采用搭蓋或兩層間隙繞包，搭蓋率不小于15%，允許公差控制在范圍內。 （2）銅帶繞包連續、均勻，平整光滑，不能過緊，銅帶不會在電纜允許彎曲半徑范圍內而斷裂。 （3）銅帶厚度為：三芯電纜不小于0.1mm，單芯電纜不小于0.12mm 5.鎧裝： (ZR)-VV、（ZR）-BPVV、 (ZR)-BPYJVP2電纜無鎧裝層，VV22電纜成纜后采用鍍鋅鋼帶鎧裝。材料結構尺寸符合GB2952標準，搭蓋率不小于50%。 6.護套： （1）采用阻燃聚氯乙烯外護套，護套層緊密擠包在絞和的絕緣線芯和包覆層上，且容易剝離而不損傷絕緣或護套，護套表面光潔、色澤均勻。外護套厚度平均值不小于標稱值，任一點zui小厚度不小于標稱值85%。 （2）電纜不圓度不大于15%。 電纜不圓度=×100%。 |
